磁致伸縮液位傳感器
一、概況
磁致伸縮液位傳感器主要有磁致伸縮線（以下稱波導絲）、測桿、電子倉和套在測桿上的非接觸浮子（內裝有永久磁鐵）組成，結構如圖一所示。當傳感器工作時，電子倉內的電子電路產生一“起始脈沖”，此起始脈沖沿波導絲以恒速傳輸，同時產生一個沿著波導絲跟隨脈沖前進的旋轉磁場，當該磁場與浮子的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動。這一扭動被安裝在電子倉內的拾能機構感知并轉換成相應的“終止脈沖”，通過計算“起始脈沖”與相應“終止脈沖”之間的時間差t1、t2、t3，即可精確測出其位移量，進而得到精確的液位值，波形如圖二所示。
二、溫度的測量
ModBus輸出液位傳感器中，把高精度的數字溫度傳感器按測量點分布位置安裝在測桿內，除可測量液位高度外，還可多點同時測量被測液體的溫度。
三、模擬輸出產品介紹

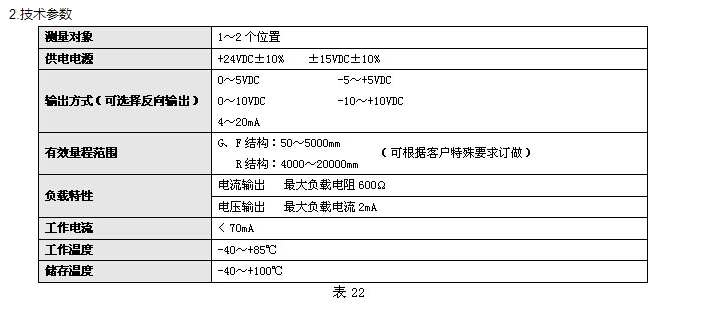

模擬磁尺是基于數字技術的新一代輸出模擬信號的產品，提供標準的電流、電壓信號。產品支持雙位置量同時輸出，質價比優越。

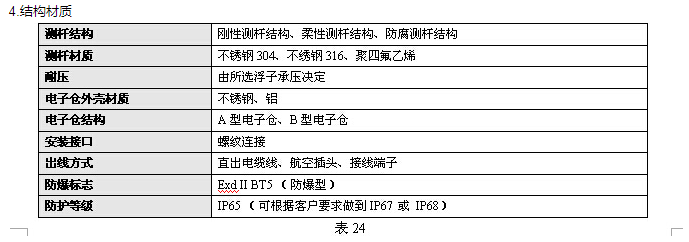

模擬輸出產品可提供剛性測桿結構（簡稱“G型結構”）、柔性測桿結構（簡稱“R型結構”）、防腐測桿結構（簡稱“F型結構”）。
1.特點
?多種模擬信號輸出方式可選
?可同時檢測液面和界面
?較低的工作電流
?柔性結構，適合大型儲罐長量程液位測量
磁致伸縮液位傳感器主要有磁致伸縮線（以下稱波導絲）、測桿、電子倉和套在測桿上的非接觸浮子（內裝有永久磁鐵）組成，結構如圖一所示。當傳感器工作時，電子倉內的電子電路產生一“起始脈沖”，此起始脈沖沿波導絲以恒速傳輸，同時產生一個沿著波導絲跟隨脈沖前進的旋轉磁場，當該磁場與浮子的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動。這一扭動被安裝在電子倉內的拾能機構感知并轉換成相應的“終止脈沖”，通過計算“起始脈沖”與相應“終止脈沖”之間的時間差t1、t2、t3，即可精確測出其位移量，進而得到精確的液位值，波形如圖二所示。
二、溫度的測量
ModBus輸出液位傳感器中，把高精度的數字溫度傳感器按測量點分布位置安裝在測桿內，除可測量液位高度外，還可多點同時測量被測液體的溫度。
三、模擬輸出產品介紹
模擬磁尺是基于數字技術的新一代輸出模擬信號的產品，提供標準的電流、電壓信號。產品支持雙位置量同時輸出，質價比優越。
模擬輸出產品可提供剛性測桿結構（簡稱“G型結構”）、柔性測桿結構（簡稱“R型結構”）、防腐測桿結構（簡稱“F型結構”）。
1.特點
?多種模擬信號輸出方式可選
?可同時檢測液面和界面
?較低的工作電流
?柔性結構，適合大型儲罐長量程液位測量
