渦街流量計選型注意些什么？

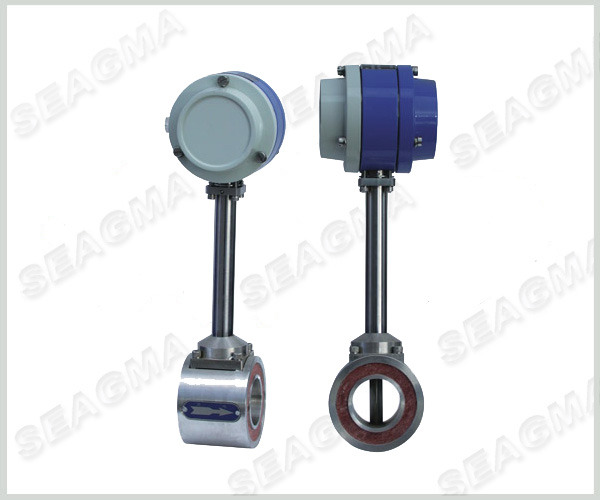

渦街流量計選型注意些什么?渦街流量計安裝位置怎么確定?渦街流量計對現場環境有什么要求?渦街流量計流體流經柱體時，旋渦交錯分離，在柱體的兩側及柱體后面的尾流中產生脈動的壓力。設于柱體后面的檢測探頭受這種微小脈動壓力的作用，使探頭內的壓電晶體元件受交變應力而而產生相應的交變電荷信號，檢測放大器將電荷信號處理后，輸出與流量成正比例的脈沖信號到積算儀顯示，累積。
渦街流量計電荷轉換器將從壓電元件輸出的交變電荷信號轉換成與電荷量成比例的電壓信號。放大器、低通濾波器進行信號放大，消噪。史密特整形器把旋渦頻率的疚電壓轉換成一定幅值的脈沖信號，同時因該電路對輸入輸出信號具有滯后作用，因此能防止由噪聲產生的振蕩。脈沖輸出放大器將史密特整形電路輸出的脈沖信號放大。
渦街流量計選型安裝注意事項：
渦街流量計選型安裝注意事項之一：正確選型：儀表的選型是儀表應用中重要的工作，儀表在實際應用中的許多故與障與儀表的選型和錯誤使用有關。要據工藝實際狀況選擇流量計口徑，一般情況下，所選儀表的口徑應使氣體最小流速不小于7m/S，液體流速不小于0.7m/S。盡量避免正常流量產生的頻率在50Hz左右，因為這樣工頻干擾進入儀表就不易被覺察，會造成計量誤差。實際生產中因設計管路一般偏大，所以實際流體流量會偏小，如果按原管路選擇渦街口徑，會造成計量不準，甚至不能計量，因此，對渦街流量計下限的確定至關重要。只有確定了其下限流量，才能選擇最適合的渦街。
渦街流量計選型安裝注意事項之二：現場環境和振動采取有效措施：渦街流量計環境環境溫度：-40℃≤T≤55℃，若愛到生產設備熱輻射時，應采取隔熱通風措施。環境空氣：流量計避免安裝于含腐蝕性氣體的環境中，若必須安裝時，必須有通風措施。機械振動和沖擊：振動會產生干擾信號，若管道上的振動和沖擊強烈，而介質流速雙低，則可能導致干擾信號大于流量信號，造成計量誤差。因此流量計應安裝于振動和沖擊小的場所，安裝位置在5～20Hz振動頻率下，要求振動加速度不大于1g，否則應采取減振措施。
渦街流量計選型安裝注意事項之三：安裝點和直管段要求：在規定直管段長度內，管道入流與出流段目測應平直，傳感器應盡量辟免安裝在調節閥、半開閘閥的下游，一般情況下不在擴大管后安裝傳感器。傳感器可垂直、水平或其它任何角度安裝，但在垂直工傾斜安裝時，流體流向應自下而上。取壓點和測量點的設置，取壓點應在傳感器10D外，測溫度應在5D以外。
